什麽是光伏電纜

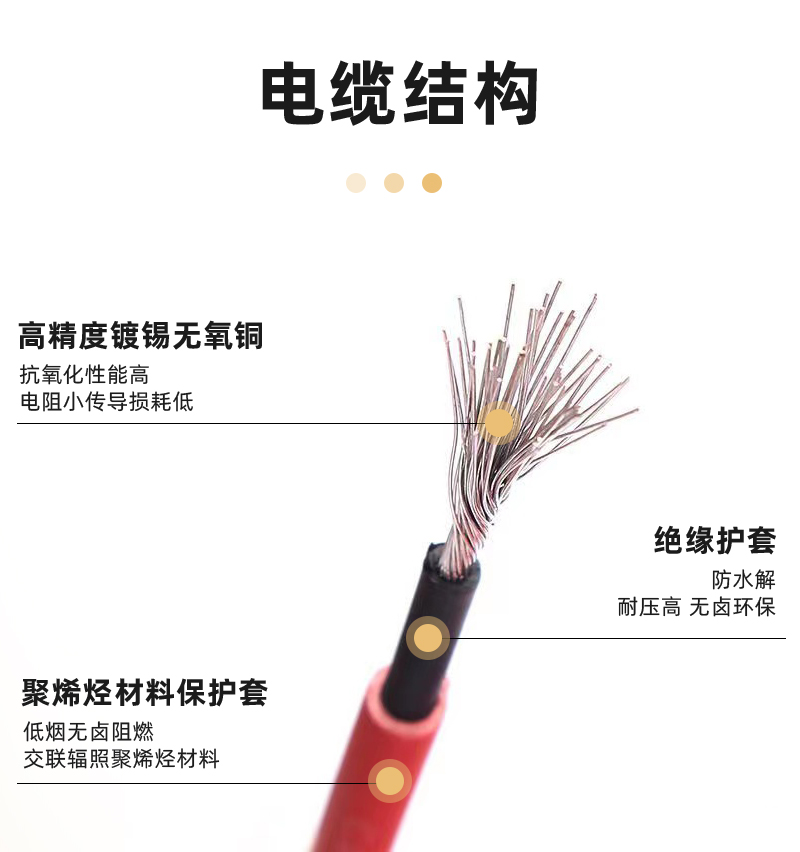

光伏電纜也稱為PV線，是用於連接光伏電能係統麵板的單導體線。光伏電纜的導體部分是銅導體或鍍錫銅導體，絕緣層是輻照交聯聚烯烴絕緣，護套是輻照交聯聚烯烴絕緣。光伏電站中大量的直流電纜需戶外敷設，環境條件惡劣，其電纜材料應根據抗紫外線、臭氧、劇烈溫度變化和化學侵蝕情況而定，需防潮、防暴曬、耐寒、耐熱、抗紫外線，某些特殊的環境下還需防酸堿等化學物質。

代碼接線要求

NEC（美國國家電氣法規）開發了第690條太陽能光伏（PV）係統，以指導電能係統，光伏係統的陣列電路，逆變器和充電控製器。NEC在美國通常用於各種安裝（可能適用當地法規）。

2017年NEC第690條第IV部分的接線方法允許在光伏係統中使用各種接線方法。對於單導體，在光伏陣列內光伏電源電路的裸露室外位置允許使用UL認證的USE-2（地下服務入口）和PV電線類型。進一步允許將PV電線安裝在用於室外PV源電路和PV輸出電路的托盤中，而無需進行額定使用。如果光伏電源和輸出電路在可訪問的位置工作於30伏以上，則確實存在限製。在這種情況下，需要MC型或安裝在滾道中的合適導體。

NEC不認可加拿大型號名稱，例如不包含合適的雙UL認證的太陽能應用的RWU90，RPV或RPVU電纜。對於加拿大的安裝，2012 CEC第64-210節提供了有關光伏應用允許的布線類型的信息。

光伏電纜與普通電纜的區別

普通電纜：絕緣；輻照交聯聚烯烴絕緣；聚氯乙烯或交聯聚乙烯絕緣

光伏電纜：護套；輻照交聯聚烯烴絕緣；聚氯乙烯護套

光伏電纜的優點

普通電纜一般可采納的各類質料有聚氯乙烯（PVC）、橡膠、彈性體（TPE）和交聯聚乙烯（XLPE）等高品質交織鏈接質料，但可惜的是普通電纜工作的最高額定溫度為90，另有即使是額定溫度為70℃的聚氯乙烯絕緣電纜也經常在戶外使用，但不能滿足高溫、防紫外線、耐寒要求。

而光伏電纜經常表露在陽光之下，太陽能體係經常會在卑劣環境前提下使用，如低溫和紫外線輻射。在國內或國外，好天氣時，將致使太陽能體係的現場最高溫度高達100℃。

光伏電纜,在安置和應用時,電纜可在屋頂布局的銳邊上布線,同時電纜須經受壓力、彎折、張力、交織拉伸載荷及抗強力打擊性能優越於普通電纜。如果用普通電纜，護套防紫外線性能差,導致電纜外護老化，從而影響電纜的使用壽命,可以導致電纜短路、火警和職員危險傷害等問題的呈現。 光伏電纜絕緣護套經輻照後,具有耐高溫耐寒、耐油、耐酸堿鹽、防紫外線、阻燃、環保，光伏電力電纜主要用於環境較惡劣的氣候下，使用壽命25年以上。

主要性能

1、直流電阻

成品電纜20℃時導電線芯直流電阻不大於5.09Ω/ km。

2、浸水電壓試驗

成品電纜（20m）在（20±5）℃水中浸入時間1h後經5min電壓試驗（交流6.5kV或直流15kV）不擊穿。

3、長期耐直流電壓

樣品長5m，加入（85±2）℃的含3％NaCl的蒸餾水中（240±2）h，分開水麵30cm。線芯與水間加直流0.9kV電壓（導電線芯接入，水接尼克）。取出薄片後進行浸水電壓試驗，試驗電壓為交流1kV，要求不擊穿。

4、絕緣電阻

成品電纜20℃時絕緣電阻不小於1014Ω·cm，

成品電纜90℃時絕緣電阻不小於1011Ω·cm。

5、護套表麵電阻

成品電纜護套表麵電阻應不小於109Ω。
